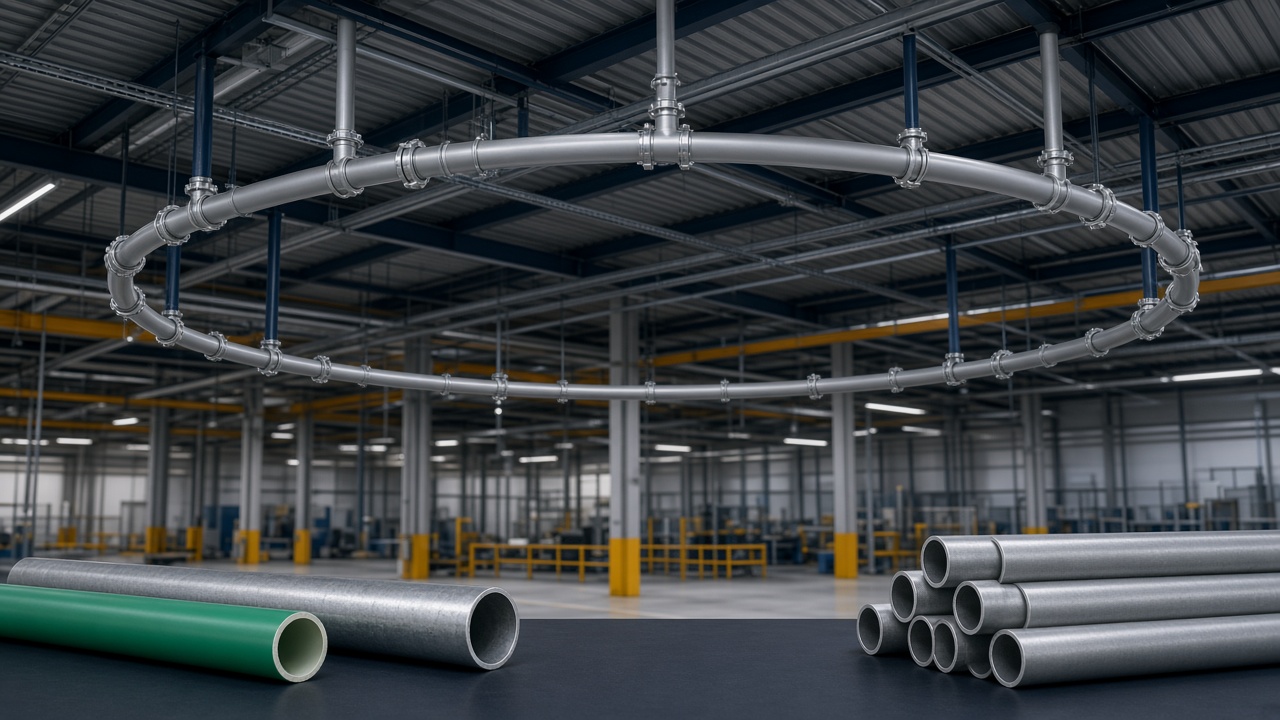

Tubulação de ar comprimido: PPR, alumínio ou galvanizado e como dimensionar o diâmetro
Escolher tubulação de ar comprimido só pelo preço do metro linear é um atalho caro. Material e diâmetro definem a rugosidade interna, a facilidade de expansão da rede, a tendência a vazamento e, acima de tudo, a queda de pressão entre a sala de máquinas e a ponta de uso.
Este guia compara PPR, alumínio e aço galvanizado, mostra os princípios de dimensionamento do diâmetro e lista boas práticas de instalação. Não existe bitola “padrão” universal: o projeto correto depende da vazão, do comprimento, das conexões e da topologia da rede. Para diagnosticar perda já instalada, use também o guia de queda de pressão na rede de ar comprimido.
Por que material e diâmetro afetam pressão e energia
Quanto menor o diâmetro interno e quanto maior a vazão, maior a velocidade do ar e a perda de carga. A planta responde subindo a pressão do compressor para “compensar” a ponta fraca. Isso eleva consumo elétrico, aumenta vazamento nas juntas e acelera desgaste do equipamento.
O material entra na conta de três formas: rugosidade e corrosão (que reduzem a seção útil com o tempo), qualidade das juntas (estanqueidade) e facilidade de manter a rede limpa e setorizada. Uma rede bem dimensionada entrega a pressão correta na ferramenta sem forçar o compressor de parafuso a trabalhar acima do necessário.
PPR, alumínio ou galvanizado: o que muda na prática
Os três materiais aparecem em plantas industriais brasileiras. A escolha certa combina custo inicial, corrosão, velocidade de montagem, modularidade e risco de vazamento ao longo da vida útil.
Três caminhos para a mesma rede
Use os cards para filtrar opções antes do projeto de diâmetro.
PPR (polipropileno)
Custo inicial em geral atrativo. Baixa corrosão e boa estanqueidade quando a solda/termo fusão é bem executada. Modularidade média: mudanças posteriores exigem corte e nova fusão. Ideal em trechos internos com projeto bem definido e equipe capacitada na instalação.
Alumínio (sistema modular)
Custo inicial mais alto que PPR em muitos casos, com retorno em velocidade de montagem e expansão. Corrosão baixa, rugosidade favorável e juntas normalmente usinadas ou com vedação dedicada. Alta modularidade: fácil setorizar, relocacionar e ampliar. Forte candidato quando a planta muda de layout com frequência.
Aço galvanizado
Histórico em indústrias antigas, custo de tubo competitivo, mas instalação mais lenta (rosqueamento, solda, peso). Corrosão e incrustação podem reduzir diâmetro útil com o tempo, elevando perda de carga. Estanqueidade depende da qualidade das juntas e do torque. Menos modular para reformas rápidas.
Critério a critério
Resumo para decisão de compra e especificação.
| Critério | PPR | Alumínio |
|---|---|---|
| Custo inicial | Em geral mais baixo | Mais altoem muitos casos |
| Corrosão | Baixa | Baixaestável no tempo |
| Instalação | Termo fusão / solda plástica | Rápidasistema modular |
| Modularidade | Média | Altaexpansão fácil |
| Estanqueidade | Boa se fusão correta | Consistentejunta dedicada |
Aço galvanizado: custo de tubo competitivo, instalação mais lenta, corrosão que sobe com o tempo e modularidade baixa. Ainda comum em plantas antigas. Em reforma, compare com PPR ou alumínio pelos critérios acima e pelos cards.
Nenhum material “compensa” diâmetro errado. Um trecho principal apertado em alumínio premium ainda gera queda de pressão e desperdício de energia. Material e bitola caminham juntos no projeto.
Princípios de dimensionamento do diâmetro
O diâmetro se escolhe para manter a perda de carga baixa no trecho principal sob a vazão de pico. Em campo, uma meta comum citada na indústria é cerca de 0,1 bar de perda no trecho principal (da saída do tratamento até a distribuição). Esse número é referência de projeto, não lei absoluta: processos sensíveis ou redes muito longas podem exigir alvo ainda mais apertado.
O que entra no cálculo
Sem vazão e comprimento definidos, qualquer tabela de bitola vira chute.
Vazão de pico
Some consumidores simultâneos em PCM (ou m³/min). Use fator de simultaneidade realista, não a soma teórica de tudo ligado ao mesmo tempo se a planta nunca opera assim.
Comprimento equivalente
Tubo reto mais cotovelos, tês, válvulas e reduções. Cada conexão soma metros equivalentes e aumenta a perda.
Pressão de trabalho
A densidade do ar sob pressão altera a velocidade para a mesma vazão em condições normais. Projete com a pressão real da rede, não só com o valor de catálogo do compressor.
Topologia: anel vs ramificado
Rede em anel (loop) alimenta o mesmo ponto por dois caminhos e reduz queda no pico. Rede ramificada (espinha de peixe) é mais simples, mas concentra perda nos ramos longos e no final da linha.
Margem de expansão
Se a planta vai crescer, sobredimensionar levemente o principal costuma sair mais barato do que refazer a rede depois. Não invente “duas polegadas para todo mundo”: calcule com a vazão futura estimada.
Ramais e ponta de uso
O principal pode estar correto e o ramo fino ou a mangueira longa ainda estragar a ferramenta. Dimensione cada trecho pela vazão daquele setor, não copie a bitola do vizinho.
Orientação prática (sem bitola absoluta): comece pelo trecho principal com a maior vazão e o maior comprimento equivalente; escolha o menor diâmetro que mantenha a perda-alvo (por exemplo ~0,1 bar no principal) sob pico; depois desça a bitola nos ramais conforme a vazão local. Tabelas de fabricantes e softwares de perda de carga ajudam, mas só depois de inputs corretos de vazão e layout. Se a ponta já está fraca, meça antes de trocar tubo: o guia de diagnóstico de queda de pressão mostra a sequência.
Boas práticas de instalação
Detalhes que preservam pressão e ar seco
Material certo com montagem ruim ainda gera condensado, vazamento e restrição.
Inclinação e drenos
Dê inclinação no sentido do fluxo e preveja pontos baixos com dreno. Condensado parado vira corrosão (no aço) e restrição. Veja o guia de drenos automáticos.
Evite mangueiras longas
Mangueira fina e longa concentra queda na ponta. Leve tubo rígido até perto do posto e use mangueira curta só para mobilidade.
Setorização
Válvulas por setor permitem isolar vazamento e manutenção sem derrubar a planta inteira. Em alumínio modular isso é especialmente simples.
Tratamento antes da distribuição
Secador e filtros fazem parte do caminho do ar. Diferencial alto no tratamento já é queda de pressão antes do primeiro metro de tubo. Consulte tratamento de ar comprimido.
Suportes e expansão
Fixe corretamente e respeite dilatação térmica (PPR e alumínio expandem). Tubo mal apoiado tensiona junta e vira vazamento crônico.
Reservatório no lugar certo
O reservatório amortece pico, mas não substitui diâmetro adequado. Posicione e dimensione com o restante do sistema.
Erros comuns na tubulação de ar comprimido
6 erros que custam energia
A maioria aparece em reformas feitas “no olho”.
Copiar bitola da planta vizinha
Vazão e comprimento diferentes exigem diâmetro diferente. Sem cálculo, o resultado é ponta fraca ou tubo caro demais.
Reduzir o principal para “economizar”
Economia no tubo vira conta de luz permanente. Subir pressão do compressor mascara o erro e piora o consumo.
Excesso de cotovelos e reduções
Cada curva e cada “gargalo” soma perda. Prefira traçados limpos e mudanças de direção suaves quando possível.
Ignorar corrosão no galvanizado antigo
Rede velha pode ter seção interna reduzida. Medir pressão na ponta revela o problema mais rápido do que inspecionar metro a metro.
Misturar materiais sem critério
Transições mal feitas geram vazamento e ponto de condensado. Planeje flanges, adaptadores e compatibilidade de junta.
Esquecer manutenção da rede
Caça a vazamento, drenos e filtros entram no mesmo pacote de manutenção preventiva do ar comprimido.
Quando pedir apoio da Powertech
Se a planta vai trocar material, ampliar layout ou convive com ponta fraca mesmo com compressor estável, vale projetar a rede com medição de vazão e pressão. A Powertech avalia sala de máquinas, tratamento, topologia e diâmetros críticos, e alinha a correção com o diagnóstico de queda de pressão e com o dimensionamento do compressor.
Projete ou revise a tubulação de ar comprimido com a Powertech
💬 Solicitar proposta no WhatsApp
📍 Rua Frei Antônio do Desterro, 326, Belo Horizonte/MG
Perguntas frequentes (FAQ)
Respostas diretas sobre material e diâmetro de rede de ar comprimido.
Qual o melhor material: PPR, alumínio ou galvanizado?
Depende do contexto. Alumínio modular ganha em velocidade de montagem e expansão. PPR costuma competir bem em custo quando o layout é estável e a instalação é bem feita. Galvanizado ainda existe em plantas antigas, mas corrosão e menor modularidade pesam em reformas. O diâmetro correto importa tanto quanto o material.
Existe um diâmetro padrão para rede industrial?
Não. O diâmetro depende da vazão de pico, do comprimento equivalente, da pressão e da perda-alvo. Qualquer tabela sem esses dados é apenas orientação grosseira. Calcule o principal primeiro e depois os ramais.
0,1 bar de perda no trecho principal é obrigatório?
É uma meta de campo comum citada na indústria para o trecho principal, não uma norma universal. Processos sensíveis ou redes longas podem pedir alvo mais baixo. O essencial é a ponta receber a pressão mínima no pico.
Rede em anel vale a pena?
Em plantas com vários setores e picos simultâneos, o anel reduz queda porque o ar chega por mais de um caminho. Em layout linear simples, ramificado bem dimensionado pode bastar. A decisão é de projeto, não de moda.
Trocar só o material resolve queda de pressão?
Só se o problema for corrosão, rugosidade ou vazamento nas juntas. Se o diâmetro estiver subdimensionado, trocar PPR por alumínio (ou o contrário) no mesmo diâmetro interno insuficiente não resolve. Meça pressão na saída e na ponta antes de decidir.
A Powertech dimensiona tubulação na planta?
Sim. A equipe técnica avalia vazão, pressão, layout e condição da rede para indicar material, diâmetros críticos e correções com retorno em energia e desempenho.
