Reservatório pequeno demais faz o compressor ciclar sem necessidade, acelera desgaste e deixa a pressão oscilar na ponta. Reservatório enorme, por outro lado, não corrige falta de vazão contínua: só atrasa o sintoma e ocupa espaço na sala técnica.

Este guia explica o papel do pulmão de ar comprimido, como estimar o volume adequado e quais erros evitar. Ele complementa o cálculo de vazão do compressor: primeiro você define o PCM necessário, depois dimensiona o reservatório para estabilizar a operação.

Para que serve o reservatório de ar comprimido

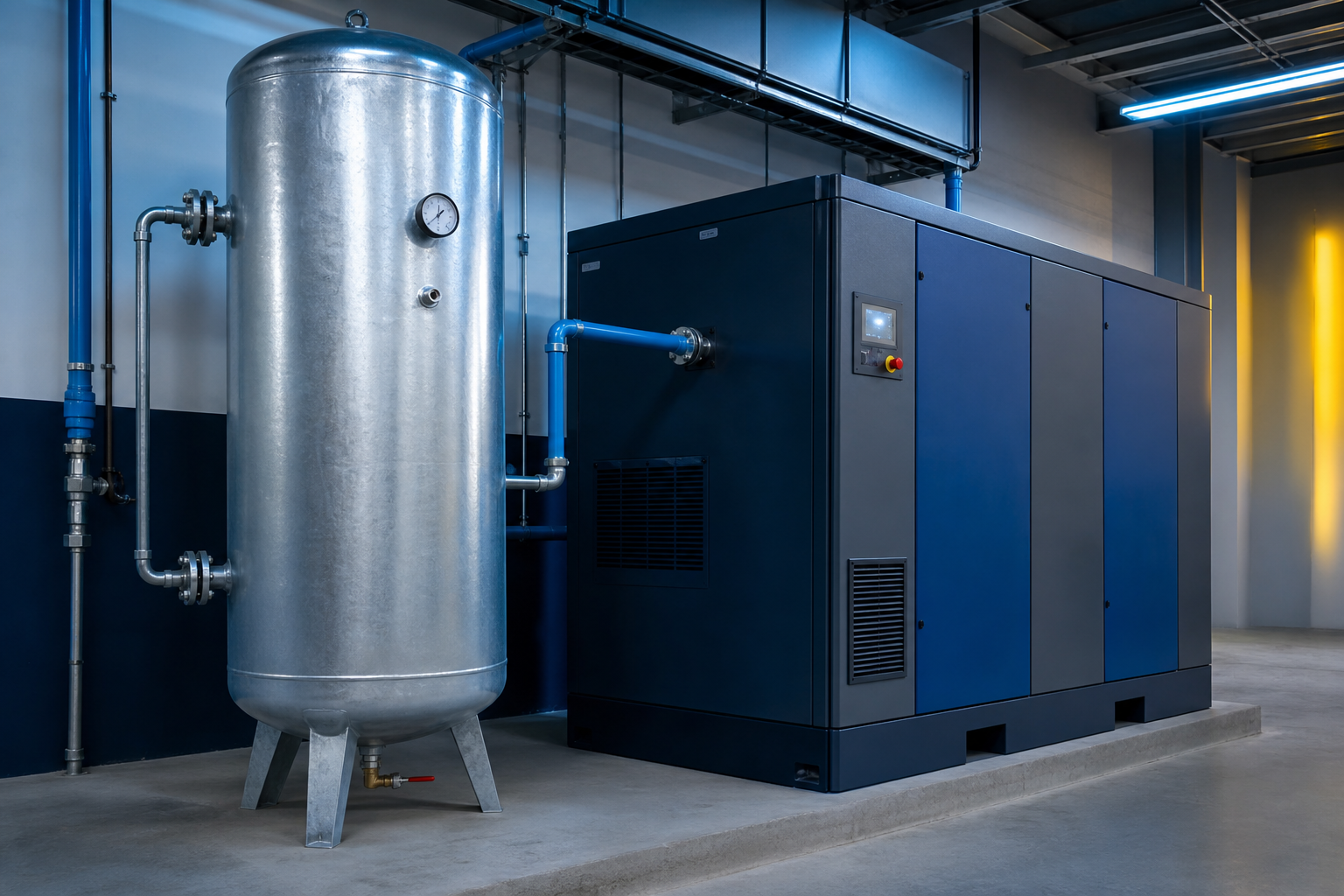

O reservatório (também chamado de pulmão) armazena ar sob pressão entre o compressor e a rede. Ele amortece picos curtos de consumo, reduz a frequência de partida e parada, ajuda a separar condensado e dá tempo ao sistema de tratamento reagir sem oscilação brusca.

Ele não substitui um compressor subdimensionado. Se a demanda contínua supera a vazão instalada por longos períodos, o volume extra só atrasa a queda de pressão. Para o cálculo de capacidade, use o guia de dimensionamento de vazão e pressão.

5 passos para dimensionar o reservatório

Passo a passo

5 etapas do dimensionamento do pulmão

Use depois de ter a vazão do compressor definida.

1

Confirme a vazão útil

Parta do PCM real do compressor e do pico de consumo da planta, não só da placa comercial.

2

Defina a banda de pressão

A diferença entre pressão máxima e mínima de trabalho (corte e religamento) determina quanto ar útil o tanque entrega.

3

Identifique o tipo de pico

Picos curtos (segundos) pedem volume para amortecer. Demanda contínua alta pede mais vazão, não só tanque maior.

4

Aplique regra prática

Em muitas plantas com parafuso, usa-se cerca de 3 a 5 litros por PCM como ponto de partida, ajustando ao perfil de carga.

5

Valide ciclagem e NR-13

Observe partidas por hora e requisitos do vaso de pressão. Volume certo reduz ciclagem sem exagerar no tamanho.

Tabela de referência: volume por vazão

Valores de partida para estimativa. Ajuste conforme banda de pressão, perfil de pico e layout da sala.

Referência prática

Volume típico de reservatório

Faixa usual para operação industrial com compressor de parafuso. Confirme com engenharia da planta.

Vazão do compressor Perfil típico Volume inicial
30 a 50 PCM Oficina / indústria compacta 150 a 250litros
60 a 100 PCM Produção média com picos 300 a 500litros
120 a 200 PCM Linha contínua industrial 500 a 1.000litros
250 PCM ou mais Grande porte / múltiplos setores 1.000+litros*
Pistão intermitente Uso pontual, poucos ciclos Maior relaçãoL por PCM

*Em grandes plantas, o volume pode ser dividido em mais de um vaso e deve considerar anel de distribuição, tratamento e estratégia de controle.

Exemplo prático de cálculo

Uma indústria com compressor de cerca de 100 PCM, banda de trabalho entre 7 e 8 bar e picos curtos de ferramentas pneumáticas. Usando 4 litros por PCM como partida: 100 × 4 = 400 litros.

Leitura de campo: se o compressor ainda cicla demais com 400 litros, revise vazamentos e banda de pressão antes de saltar para um tanque muito maior. Se a pressão cai e não recupera durante o pico longo, o gargalo é vazão, não volume do pulmão.

Erros comuns no dimensionamento do reservatório

Atenção

5 erros que distorcem o projeto

Evite comprar volume para mascarar outro problema.

1

Usar tanque para cobrir falta de PCM

Pico longo sem vazão suficiente exige compressor adequado, não só pulmão maior.

2

Ignorar a banda de pressão

Banda estreita reduz o ar útil armazenado. Ampliar demais a banda pode prejudicar processos sensíveis.

3

Esquecer dreno e condensado

Reservatório sem dreno eficiente acumula água e reduz volume útil. Combine com tratamento de ar.

4

Instalar longe do ponto de pico

Pulmão só na sala de máquinas ajuda pouco se o pico crítico está no outro extremo da rede.

5

Desconsiderar NR-13

Vaso de pressão exige conformidade, inspeção e documentação. Veja o artigo sobre compressores e NR-13.

Quando pedir apoio técnico da Powertech

Se a planta combina picos intermitentes, vários setores ou dúvida entre aumentar o reservatório e trocar o compressor, a Powertech ajuda a cruzar vazão, ciclagem e layout. O mesmo projeto pode indicar parafuso, pistão ou ajuste de rede, sem comprar volume à toa.

Dimensione o reservatório com a Powertech

📞 (31) 3428-4343

💬 Solicitar proposta no WhatsApp

📍 Rua Frei Antônio do Desterro, 326, Belo Horizonte/MG

Dúvidas frequentes

Perguntas frequentes (FAQ)

Respostas diretas sobre dimensionamento de reservatório de ar comprimido.

Qual a regra rápida de litros por PCM?

Em muitas aplicações com parafuso, 3 a 5 litros por PCM é um ponto de partida. Pistão intermitente e picos agressivos podem pedir relação maior. Sempre valide com o perfil real de carga.

Reservatório grande economiza energia?

Pode reduzir ciclagem excessiva, o que ajuda. Mas tanque oversized não economiza se o compressor opera em carga alta por falta de vazão ou por vazamentos não corrigidos.

Preciso de reservatório com VSD?

Sim, em geral. O VSD suaviza a vazão, mas o pulmão ainda estabiliza pressão e cobre picos curtos. Compare tecnologias em fixo vs VSD.

Posso colocar dois reservatórios?

Sim. Em plantas longas, um vaso na sala de máquinas e outro perto do setor de pico costuma funcionar melhor do que um único tanque distante.

Reservatório elimina queda de pressão na rede?

Não sozinho. Queda crônica por tubulação estreita, filtros saturados ou vazamentos exige correção de rede. Veja o guia de queda de pressão na rede.

A Powertech especifica vaso e compressor juntos?

Sim. A equipe cruza consumo, pressão, tratamento e conformidade do vaso para montar um pacote coerente, sem superdimensionar um item e deixar o outro fraco.
